Конструкция

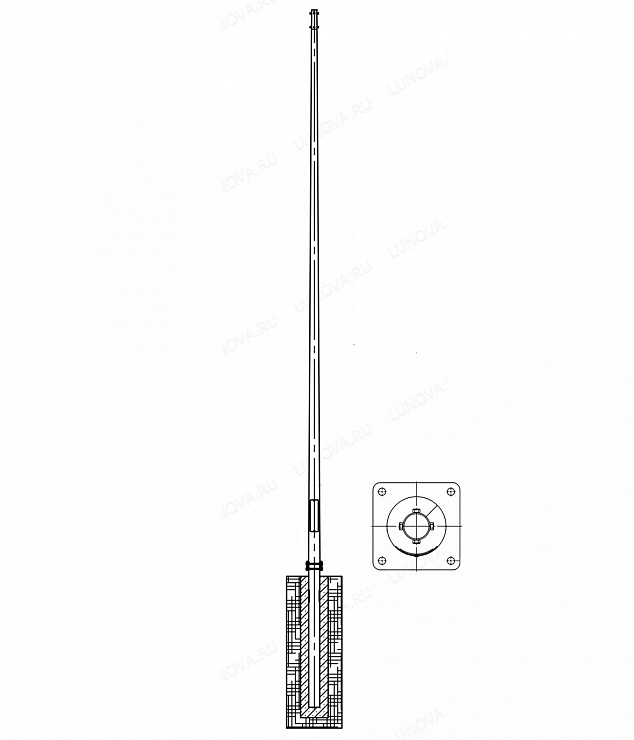

Круглые опоры освещения имеют коническую форму, но отличаются от ОГК, НФГ круглым сечением ствола. Все опоры в нижней части имеют в своем составе фланец для установки на ж/б фундамент. Они изготавливаются из высококачественного стального металлопроката толщиной от 3 до 4 мм. Высота надземной части от 3 до 12 метров. Фланец квадратной формы, имеет 4 крепежных отверстия для фиксации к фундаменту.
При производстве круглых конических опор заготовке из листового металла придается форма усеченного конуса, края листа свариваются автоматической сваркой под флюсом. Последующая антикоррозийная защита выполняется методом горячего цинкования по ГОСТ 9.307-89. Таким образом, уличное освещение, построенное на данных технологиях, обладает минимальной стоимостью и сроком службы не менее 25 лет. Несиловые опоры могут дополнительно окрашиваться порошковой краской в цвета по палитре RAL.
Назначение НФК

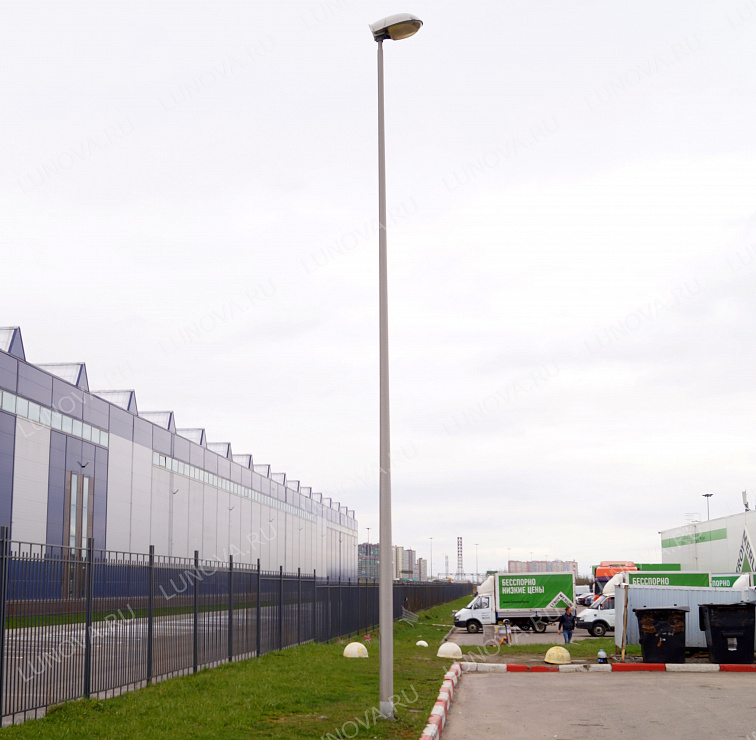

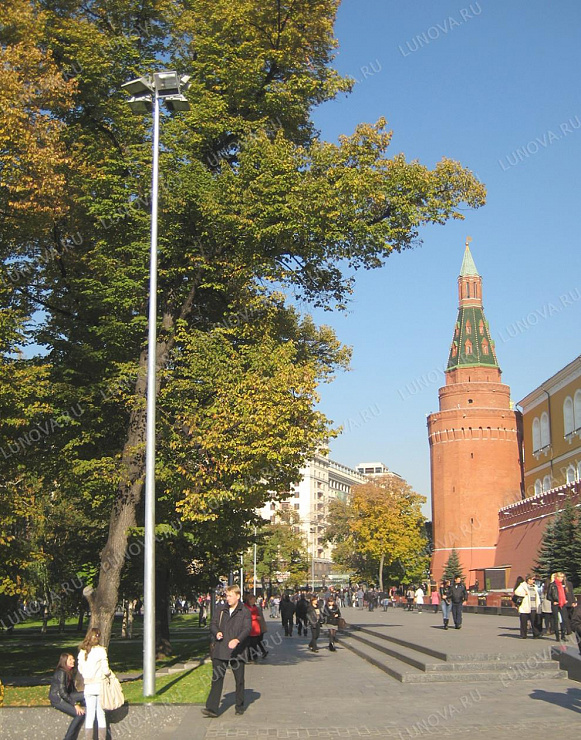

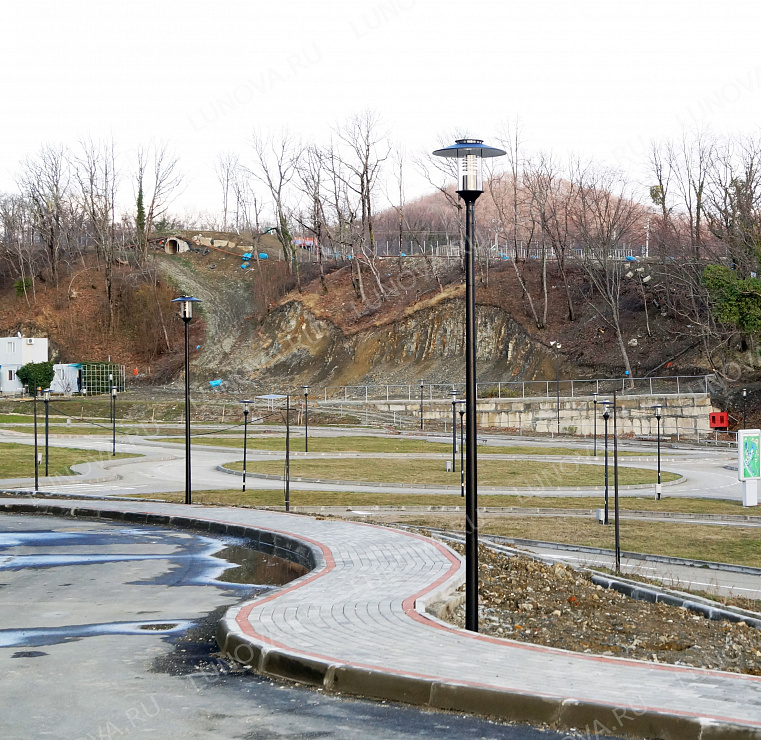

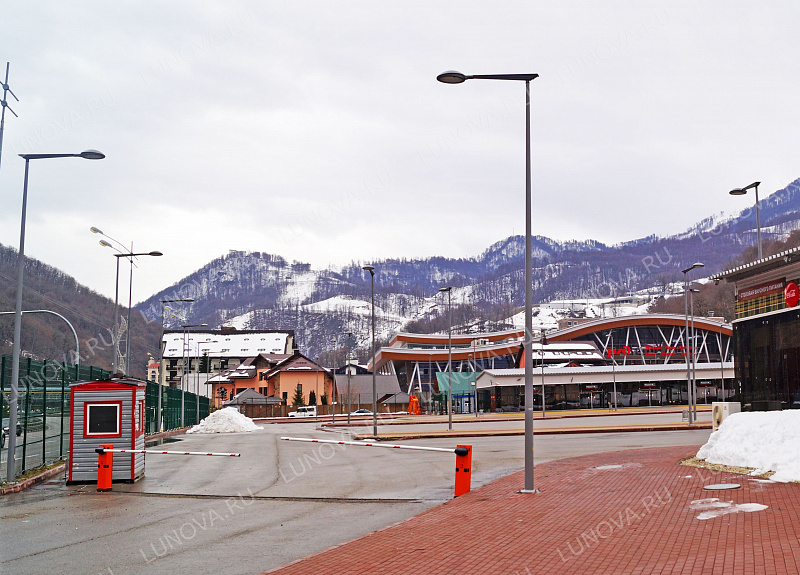

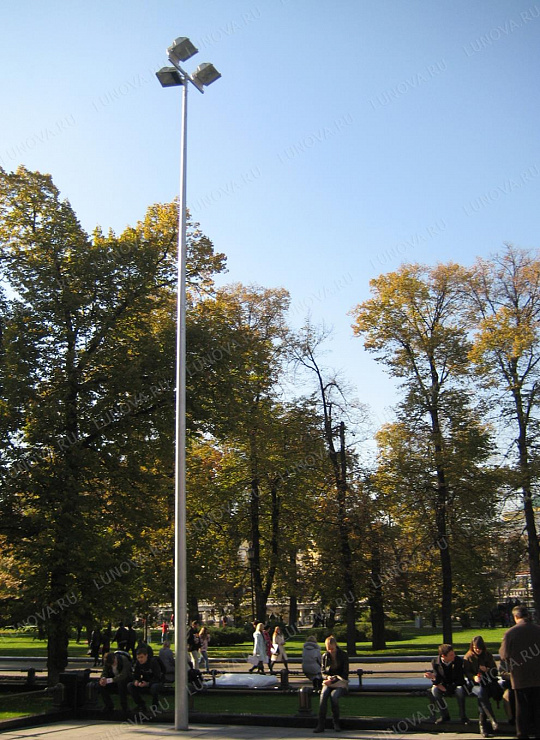

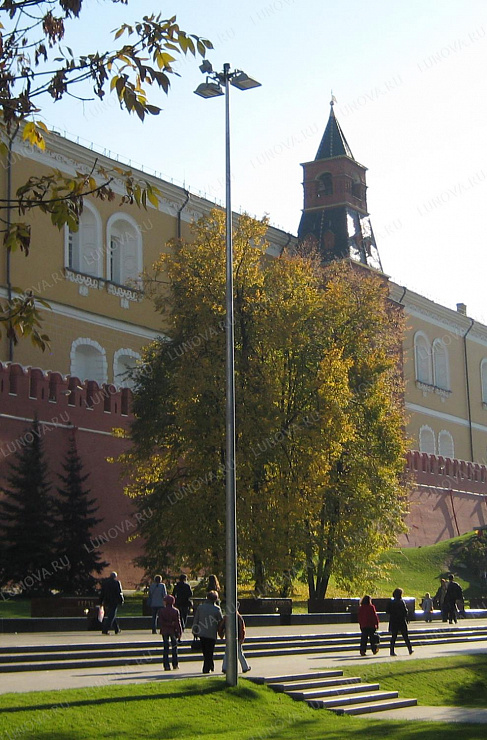

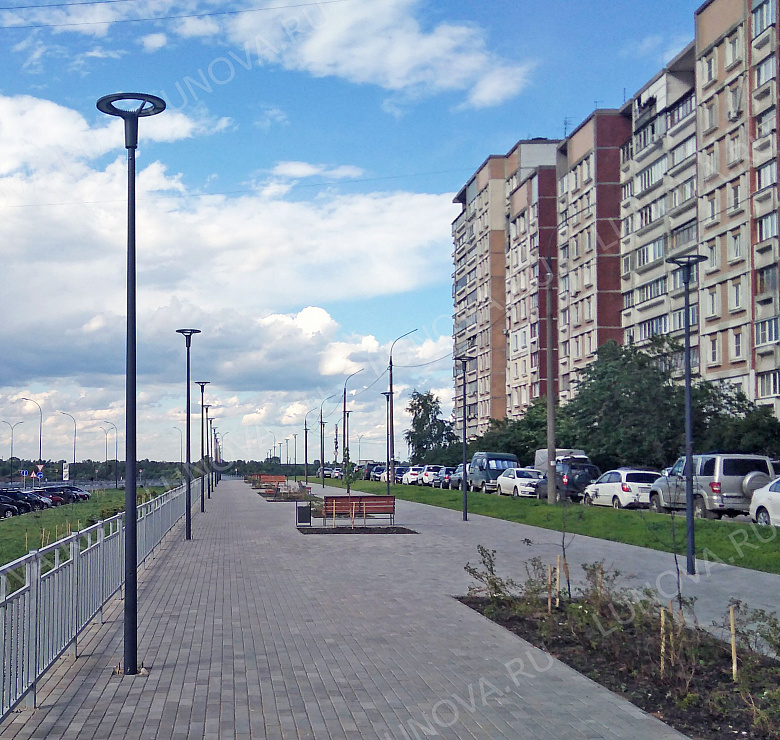

Круглоконическая опора НФК предназначена для освещения парковок, улиц, производственных объектов, автомобильных многоуровневых развязок и дворов. Как и граненые опоры ОГК, они могут быть использованы в том числе для видеонаблюдения и установки иного, согласованного с производителем, оборудования. Ствол конической формы, высота которого достигает 12 метров, предназначен для установки в верхней части кронштейнов различной формы и назначения, либо венчающих светильников.
Фланцевые соединения опоры и фундамента являются на сегодняшний день наиболее распространенными, так как позволяют удобнее организовать процесс монтажа, ускорить сроки сдачи объекта и удешевить дальнейшее обслуживание осветительных установок (замена, перенос, выравнивание)
Установка
Процесс монтажа круглоконических опор состоит из нескольких этапов:
- Пробуривается или выкапывается котлован необходимых размеров и глубины
- В него устанавливается закладная деталь (ЗДФ), выравнивается по уровню и высоте
- В окна закладной детали вводятся необходимые кабели питания
- Заливается бетонная смесь до проектной отметки
- Выдерживается время, которое необходимо для набора бетоном прочности
- Подъемной техникой на сформированный фундамент устанавливается сама опора
- Фланец опоры крепится к фланцу ЗДФ при помощи метизов
- Производится коммутация кабелей к нише опоры
